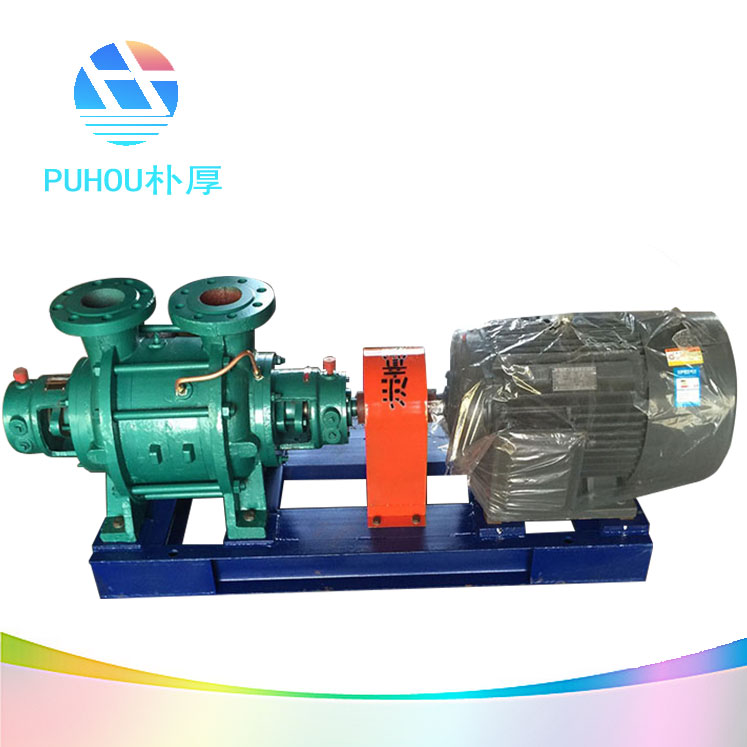

GC鍋爐給水泵為多級分段式,1-1/2GC-4GC四個型號的進出口分別在進水段和出水段上,均垂直向上,其揚程可根據使用需要而增減水泵級數.水泵裝配良好與否,對性能影響很大,尤其是各個葉輪的出口與導翼進口之相對位置,每吸葉輪的吐出口中心必須對準導翼的中心,其中稍有念頭即將使用水泵的流量減少,揚程降低,效率差,幫在檢修后裝配時務必注意,若有偏差必須調整。
GC鍋爐給水多級泵使用條件；GC多級泵的主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、平衡盤、尾蓋。進水段、中段、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。
葉輪為鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必須存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。軸為優質碳素鋼制成，中間裝有葉輪，用鍵、軸套和軸套螺母固定在軸上。
軸的一端按裝聯軸器部件，與電機直接聯接。從轉動方向看時，泵軸為順進針方旋轉。封環為鑄鐵制成，防止水泵中高壓水漏回進水部分，分別固定在進水段與中段之中，為易損件，磨損后可用備件更換。
平衡環為鑄鐵制成，固定在出水段上，它與平衡盤共同組成平衡裝置。平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。軸套為鑄鐵制成，位于兩填料室處，作固定葉輪和保護泵軸之用。
為易損件，磨損后可用備件更換。軸承是用單列向心球軸承，采用鈣基黃油潤滑。填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。
填料的松緊程度必須適當，不可壓的太緊，也不可太松，以液體能一滴一滴地滲出為準。如果填料太緊，軸套容易發熱同時耗費功率。填料太松，由于液體流失要降低水泵效率。鍋爐補水泵其工作任務是給蒸汽發生器如鍋爐或核反應堆按照相應的蒸汽量提供相應的補水。
所以稱為鍋爐給水泵。鍋爐給水泵屬于zui早型的鍋爐供水泵，該鍋爐供水泵密封采用填料函密封，該泵屬于是一種用于鍋爐的循環泵多級鍋爐給水泵概述：該系列泵系臥式單吸多級分段式離心泵，可供輸送清水或物理化學性質類似于清水的液體，適用于中、低壓鍋爐或次高壓鍋爐給水，也適用于工廠或城市高壓給排水。
輸送介質溫度為-20℃～150℃，進口允許壓力小于0.6MPa。該系列泵采用了國家推薦使用的gaoxiao節能產品的水力模型。具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長、安裝維修方便等優點。
產品概述：GC型泵系臥式、單吸多級、分段式離心泵。具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體之用。
二、適用范圍：適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。三、產品特點：1、水力模型先進，效率高，性能范圍廣。
2、泵運行平穩，噪音低。3、軸封采用軟填料密封，安全可靠、結構簡單，維修方便快捷。四、技術參數：流量：5-55m3/h；揚程：46-301m；功率：3-75KW；轉速：2950r/min；口徑：φ40-φ100；溫度范圍：≤110℃；工作壓力：≤2.7Mpa。
五、型號意義：2.5GC6×52.5–吸入口直徑（吋）GC–分段式鍋爐給水泵6–縮小為1/10泵的比轉數5–葉輪級數多級鍋爐給水泵知識：多級鍋爐給水泵串量的分析和調整一、多級泵串量的概念 運行中的多級鍋爐給水泵由于軸向力的存在和平衡裝置的作用，使轉子處在動態平衡狀態，即轉子在不停的軸向串動。
