混流泵有蝸殼式和導葉式兩種類型。蝸殼式混流泵有臥式和立式之分,其中以臥式應用較多;導葉式混流泵也有臥式和立式兩種,其中立式混流泵與立式軸流泵類似。
混流泵與臥式離心泵和軸流泵相比,其揚程低,流量大,所以葉輪形狀比較特殊。由于葉輪的進口直徑與出口直徑相差較小,流道寬度與出口直徑的比例相對較大,因此蝸殼的相對寬度比離心泵大。葉片從進口到出口均為扭曲形,葉片出口邊傾斜,工作時產生離心力和推力,水流從葉輪出口流出的方向,既不是徑向(如離心泵),也不是軸向(如軸流泵),而是介于二者之間的斜向,故混流泵也稱為斜流泵。混流泵葉輪的形狀。低比轉數葉輪是封閉的,有前后蓋板,與離心泵葉輪類似;高比轉數葉輪是開敞式的,與軸流泵類似。

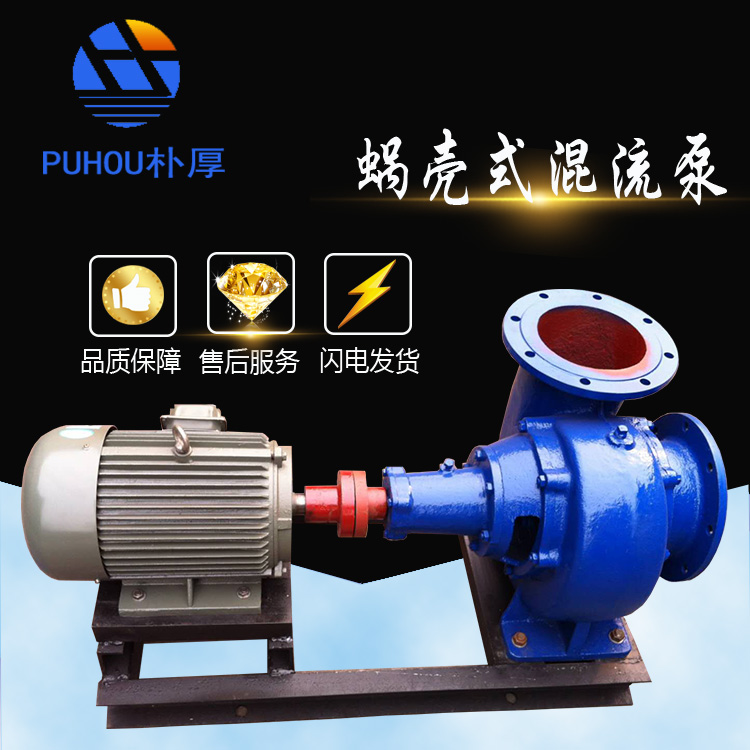

蝸殼式混流泵結構簡單,制造容易,使用方便,性能好,南方地區排灌應用較多。臥式蝸殼式混流泵的結構。它與單級單吸懸臂式離心泵相似。所不同的是,葉輪中葉片形式不
同,蝸室比離心泵大,泵的基礎地腳座一般設在泵殼下面。泵蓋端面與葉輪之間留有規定的軸向端面間隙,并可用增減紙墊的方法。渦殼式混流泵適用于輸送清水或物理、化學性質類似于水的其它液體。被輸送的液體溫度不宜高于50℃。廣泛用于農田排灌、工業和城市給排水等多種場合。
渦殼式混流泵結構簡單、可靠、使用維修方便。泵的性能良好,效率及功率曲線平坦,使用范圍廣,關閉點功率小,汽蝕性能好,使用揚程為3~15米。
渦殼式混流泵殼體一般較大,占地面積大些,但高度一般較低。渦殼式混流泵有臥式及立式兩種,臥式泵又按出水方向分為水平、垂直和傾斜等三種型式。
型號意義: 以300HW-8A為例
300——泵進、出口直徑
HW——臥式渦殼混流泵
8——設計揚程
A——切割葉輪外徑或換用不同性能的葉輪。
臥式渦殼式混流泵是農田排灌普遍采用的一種泵型。依安裝使用條件如安裝位置、管路長度等不同,有不同的出水方向,揚程以3~8米為多。一般中小型渦殼式混流泵都采用閉式葉輪。農用泵多用石棉鉛粉或油浸亞麻軟填料密封??趶皆?00毫米以下多為垂直方向出水,300毫米以上則多為水平方向出水。為減少管路長度及彎管數,傾斜出水也常被采用。
泵蓋分別與泵體和進水管相接。泵蓋平面與葉輪平面之間應有適當間隙。間隙過小會產生摩擦;間隙過大,會導致泵體內的壓力水大量回流、使泵的效率降低。實際使用的適宜間隙為0.3-0.7mm(將泵軸推向泵的進口端),間隙可用增減紙墊厚度來調整。
渦殼式混流泵的泵體上裝有懸架式軸承體,其內裝有2~3只徑向球軸承,必要時可用止推軸承承受過大的軸向推力。軸承以干油或稀油潤滑。泵可通過聯軸器與動力機直聯,也可用三角皮帶、平皮帶或其他變速裝置間接傳動。填料密封處設有水封裝置,水封水源取自泵體高壓側,如果吸程很高,水封處可能會吸入空氣,這時應引進外部壓力水進行水封。1、用途:
HW型泵為臥式、單級、單吸、渦殼式混流泵。適用于輸送清水或物理、化學性質類似于清水的其他液體。被輸送的液體溫度不高于50攝氏度。廣泛用于農田排灌、工業和城市給排水等多種場合。
HW型泵的性能范圍:流量140~9000m3/h,揚程3.7~20m.
2、特點:
結構簡單、使用可靠、裝修方便,而且效率高、體型小、重量輕。
3、傳動方式:
有直接傳動和變速傳動。常用動力機時電動機和柴油機。訂貨時應明確動力機的型號(功率、轉速),以便確定聯軸器或皮帶輪的規格。
4、水泵方向:
向水泵進口看,葉輪一般為逆時針旋轉(650HW-5、-7、-10泵為順時針旋轉)
5、型號說明:以300HW-8A為例
100--泵進、出口直徑mm
HW--臥式渦殼混流泵
8--設計揚程,m
A--表示葉輪外徑被切割
HW型混流泵結構和作用:
1、HW型泵主要由泵蓋、葉輪、泵體、泵軸、軸套及軸承體(口徑≤350MM)或軸承架(口徑≥400mm)等主要零件構成
2、泵蓋分別與泵體和進水管相接。泵蓋平面與葉輪平面之間應有適當間隙。間隙過小,會產生磨擦;間隙過大,會導致泵體內的壓力水大量回流,使泵的效率降低。實際使用的適宜間隙為0.3~0.7mm(將泵軸推向泵的進口端),間隙可用增減紙墊厚度來調整。
3、軸封裝置由填料、填料壓蓋、填料環和泵體上的填料環組成。其作用是防止空氣吸入泵內和防止水從泵內過多地沿軸流出。
4、軸套用以保護泵軸。磨損后可及時更換。
5、泵軸用單列向心球軸承支承。軸承可用潤滑油潤滑-油量應控制在油標桿的標線間:可用潤滑脂潤滑-可在裝配水泵時加入。使用中通過拆裝前蓋和后蓋來補充。
6、泵體上端的螺孔,用于加灌引水或聯接真空泵抽氣引水。
7、為擴大泵的使用范圍,滿足用戶不同要求,可切割葉輪外徑或換用不同性能的葉輪(泵型號加尾標字母表示)。大流量混流泵的詳細信息
驅動方式:電動
性能:耐腐蝕
大流量混流泵用途:化工泵
泵軸位置:臥式
材質:不銹鋼
大流量混流泵葉輪數目:?jiǎn)渭?jí)
流量:3700(m3/h)
規格:SPP50-50
大流量混流泵類型:不銹鋼潛水泵
適用范圍:海水處理、化工流程中強制循環、城市煤氣工程
