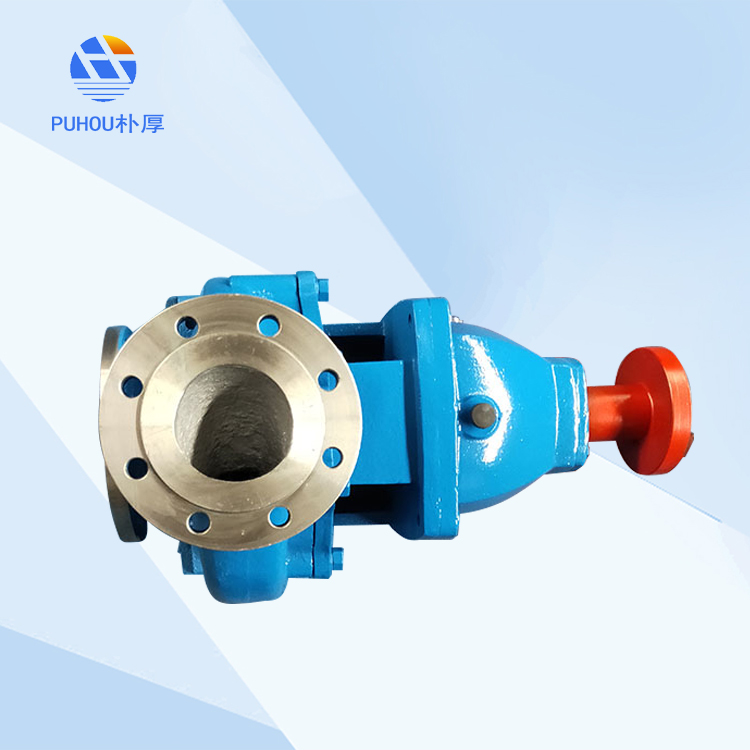

IH型泵適于化工、石油、石油化工、冶金、輕工、印染、制藥、環保、海水淡化、海上采油、造紙、食品等工業部門輸送不含固體顆粒的有機或無機化工介質、石油產品及腐蝕性的液體。
化工離心泵的氣蝕:
化工離心泵安裝高度不合理時,將導致泵進口壓力過低,當進口壓力降至被輸送液體在該溫度下對應的飽和蒸汽壓時,將發生汽化,所生成的汽泡在隨液體從入口向外周流動中,又因壓力迅速增大而急劇冷凝,發生逆相變化,氣泡瞬間潰滅。使周圍液體以很大的速度從周圍沖向氣泡中心,產生頻率很高、瞬時壓力很大的沖擊,使設備表面產生疲勞,發生腐蝕,這種現象稱為氣蝕現象。
一般來講,泵在運轉中,若其過流部分的局部區域因為某種原因,抽送液體的絕對壓力降低到當時溫度下的液體汽化壓力時,液體便在該處開始汽化,產生大量蒸汽,形成氣泡,當含有大量氣泡的液體向前經葉輪內的高壓區時,氣泡周圍的高壓液體致使氣泡急劇地縮小以至破裂。在氣泡凝結破裂的同時,液體質點以很高的速度填充空穴,在此瞬間產生很強烈的水擊作用,并以很高的沖擊頻率打擊金屬表面,沖擊應力可達幾百至幾千個大氣壓,沖擊頻率可達每秒幾萬次,嚴重時會將壁厚擊穿。
氣蝕現象的危害:
汽蝕時傳遞到葉輪及泵殼的沖擊波,加上液體中微量溶解的氧對金屬化學腐蝕的共同作用,在一定時間后,可使其表面出現斑痕及裂縫,甚至呈海面狀逐步脫落;發生汽蝕時,還會發出噪聲,進而使泵體震動,可能導致泵的性能下降;同時由于蒸汽的生成使得液體的表觀密度下降,于是液體實際流量、出口壓力和效率都下降,嚴重時可導致完全不能輸出液體。
造成氣蝕的主要原因:
1.送介質溫度過高。
2.流量過大,也就是說出口閥門開的太大。
3.選型問題,包括泵的選型,泵材質的選型等。
4.進口管路阻力過大或者管路過細。
5.裝高度過高,影響泵的吸液量。
氣蝕的解決方法:
1.降低安裝高度。
2.降低輸送介質的溫度。
3.重新選泵,或者對泵的某些部件進行改進,比如選用耐汽蝕材料等等。
4.清理進口管路的異物使進口暢通,或者增加管徑的大小。
離心式化工泵的維護檢修
離心式化工泵是用來輸送腐蝕液體或其他液體的設備,它具有很高的效率,能夠直接和高速電動機聯接運轉,構造簡單,機體輕便,容易調節,在化工生產和日常生活中得到廣泛的應用。 離心式化工泵在運轉中,可能發生種種故障,現在把可能發生的故障原因和處理辦法分別介紹如下。
一.離心式化工泵在啟動時不出液體:
1.在啟動前未注液體或未注滿液體。應停泵重新將液體注滿。
2.吸液高度過大p應降低吸液高度,使不超過6米。
3.吸液管漏氣或有氣泡,應檢查吸液管,消滅漏氣。
5.轉數太低,檢查動力情況。
二.啟動后,化工泵排液量很?。?br />
1.葉輪進液口被雜物堵塞,葉輪損壞或被堵塞,檢查化工泵第一段,清理雜物或更換葉輪。
3.吸液管路接頭不嚴密,檢查接頭對口,上緊或換墊。
4.葉輪的筋磨損,口環密封圈磨損過大,檢查確認后,更換口環密封圈。
三.電動機電流過大;
1.啟動時排液閘門末關嚴,啟動時注意。
2.平衡環板傾斜太大或零件有卡住現象,檢查內部,把不正常部分修好。
3.轉動部分調整得不正確,向吸液方向串,動過大,使葉輪抵住口環,先將葉輪轉子推到進液側的頂點,并應根據刻線檢查。
4.對輪接合不正或皮圈過緊,找正處理。
四.運轉時泵有震動:
1.化工泵和電動機中心未對好,檢查調整。
2.液管固定的不正確,檢查調整。
3.支架軸承間隙大,檢查調整。
4.軸彎曲,檢修,更換新軸。
5.葉輪或平衡盤歪斜,檢修。
6.地腳螺絲松弛,基礎不緊固,擰緊地腳螺栓或研究解決基礎問題。
五.軸承發熱:
1.油不干凈或油量不足,清洗軸承,換油或加油。
2.油圈不轉或不靈活,檢查處理。
3.軸瓦間隙太小,適當調整。
六.化工泵外殼發熱:
在閘門關閉或無液情況下,化工泵工作時間過長,停泵冷卻,再開動時注意。
