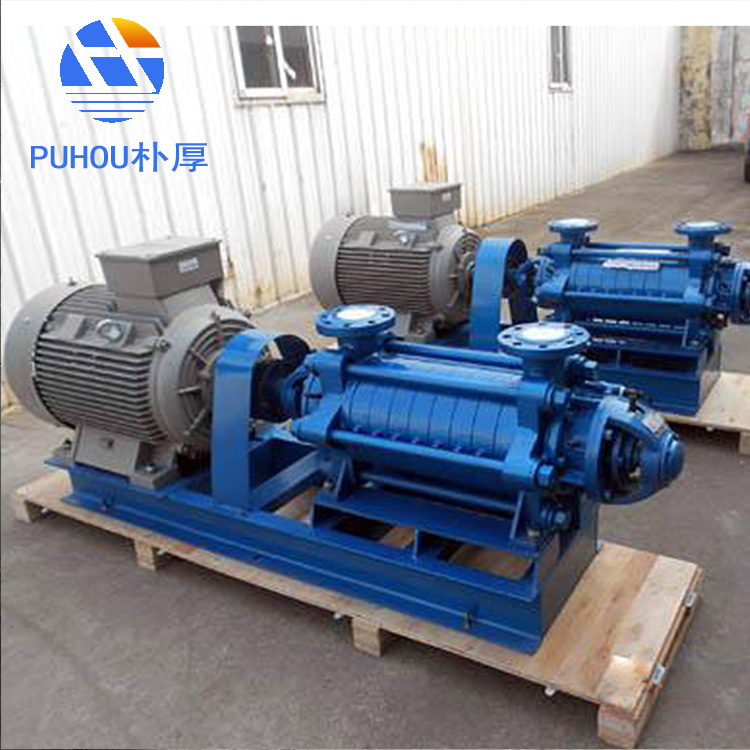

DG型臥式多級鍋爐給水泵采用了推薦使用的gao效節能產品的水力模型。具有效率gao、性能范圍廣、運轉安全和平穩、噪音低、壽命長、安裝維修方便等優點。
DG多級泵主要配置:
泵的材質zui低配置是采用鑄鋼材質,可以根據用戶要求采用不銹鋼材質。
DG多級泵獨特性:
該泵傳統多級離心泵的結構形式進行了創新,取消了多級離心泵的軸向力平衡機構,、是采用平衡盤或平衡鼓結構的D、DG型多級離心泵zui好的替代品。由于無平衡裝置,即無平衡盤的園盤摩擦損失又無平衡回流損失,所以泵效率比同類別多級泵提gao5-14%,同時徹底解決因平衡裝置失效而導致平衡盤和平衡盤座的磨損或轉子咬死等各種故障,大大延長泵的使用壽命。
不銹鋼多級泵應用
此泵抽取對應介質為耐腐蝕性、耐磨泵性的工況一種,該泵以葉輪旋轉獲取離心力,從而甩動所抽取介質物料。當工作工況排除氣體,泵體運行抽取介質排空了空氣,傳動運輸液態介質。
不銹鋼多級泵工作原理
在不銹鋼多級泵體中裝有適量的水作為工作引導液。當葉輪按順時針?lè)较蛐D(zhuǎn)時,水被葉輪拋向四周,由于離心力的作用,水形成了一個決定于泵腔形狀的近似于等厚度的封閉圓環。水環的下部分內表面恰好與葉輪輪轂相切,水環的上部?jī)?nèi)表面剛好與葉片頂端接觸。此時葉輪輪轂與水環之間形成一個月牙形空間,而這一空間又被葉輪分成和葉片數目相等的若干個小腔。葉輪的中心部分形成真空區域,液態介質在水壓的作用下通過官網壓進水管,連續抽取液態介質。
綜上所述,不銹鋼多級泵是靠泵的葉輪轉動,產生離心力,甩動液態介質、進行傳動輸送介質的離心泵。
不銹鋼多級泵可用領域
可用于石油、化工、機械、礦山、輕工、及食品等許多工業部門。在工業生產的許多工藝過程中,廣泛的應用。可抽除易燃、易爆的液體,此外還可抽除含顆粒物、腐蝕性的液體,因此,不銹鋼多級泵應用日益增多。
多級泵與單級泵的區別
1、多級泵是指有兩只或兩只以上葉輪的泵,zuigao揚程可以超過125米。
2、單級泵是指只有一只葉輪的泵,zuigao揚程只有125米。
多級泵的分類
多級泵系列很多,按照外觀不同分為:立式多級泵和臥式多級泵。
按照制材不同分為:不銹鋼多級泵、lg多級泵、da多級泵。
多級泵可用于石油、化工、機械、礦山、輕工、及食品等許多工業部門。在工業生產的許多工藝過程中,如真空過濾、真空引水、真空送料、真空蒸發、真空濃縮、真空回潮和真空脫氣等,多級泵得到廣泛的應用??沙槌兹?、易爆的氣體,此外還可抽除含塵、含水的氣體,因此,水環泵應用日益增多。
多級泵就是很多單級泵的簡單串聯,組合在一起。他的輸出水壓可以很大。是離心泵的一種,也是依靠葉輪的旋轉在獲取離心力,從而物料。待氣體密度達到機械真空泵的工作范圍而被抽出,從而逐漸獲得gao真空。多級泵是靠泵腔容積的變化來實現吸氣、壓縮和排氣的,因此它是可以變?nèi)莘e的離心泵。
DG臥式多級離心泵安裝注意事項
本型泵安裝時除滿足一般要求外,還應注意以下幾點:
1)安裝泵的基 平面應用水平 找平?;? 水泥凝固后,應檢查底座和地腳螺栓孔是否松動;
2)電機、泵和底座組裝后,應嚴格檢查泵軸和電機軸的同心度,保證兩軸心線在同一水平線上;
3)電機和水泵組裝時,應將泵聯軸器端軸伸向外拉出,保證泵和電機兩聯軸器端面的軸向間隙值;
4)泵的吸入管路和壓出管路應有各自的支架,泵只能承受自身內力,不能承受任何外力,以免將泵壓壞。
DG型多級泵產品特點
1、效率gao、安裝維修方便:采用gao效節能的水力模型。該系列泵具有效率gao、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。
2、軸封:采用軟填料密封或機械密封,密封安全可靠、結構簡單,維修方便快捷。
3、整機使用壽命長:軸為全封結構,確保了不與介質接觸,不銹蝕,使用壽命長。
D、DG型臥式多級泵結構:
D、DG型臥式多級泵為多級分段式,其吸入口位于進水段上,成水平方向,吐出口在出水段上垂直向上,其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否,對性能影響關系很大,尤其是各個葉輪的口出與導翼的進出中心,其中稍有偏差即將使水泵的流量減少,揚程降低效率差,故在檢修后裝配時務必注意。 D型水泵的主要零件有:進水段、中段、出水段、葉輪、導翼?yè)醢濉⒊鏊螌?dǎo)翼、軸、密封環、平衝盤、軸套、尾蓋及軸承體。 進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為銹鐵制成,共同形成泵的工作室。 葉輪為優質銹鐵制成,內有葉片,液體沿軸向單側進入,由于葉輪前后受壓不等,必然存在軸向力,此軸向力由平衝盤來承擔,葉輪制造時經靜平衡試驗。 軸為優質炭素鋼制成,中間裝有葉輪,用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件,與電 機直接連接。 密封環為銹鐵制成,防止水泵gao壓水漏回進水部分,分別固定在進水段與中段之上,為易損件,磨損后可用備件更換。 平衡環為鑄鐵制成,固定在出水段上,它與平衡盤共同組成平衝裝置。 平衡盤為耐磨銹鐵制成,裝在軸上,位于出水段與尾蓋之間,平衡軸向力。 軸套為銹鐵制成,位于填料室處,作固定葉輪和保護泵軸入用,為易損件,磨損后可用備件更換。 軸承是單列向心球軸承,采用鈣基潤滑脂潤滑。填料起密封作用,防止空氣進入和大量液體漏出,填料密封由進水段和尾蓋上的填料室,填料壓蓋,填料環及填料等組成,少量gao壓水流入填料室中起水封作用。填料的松緊程度必須適當,不可太緊亦不可太松,以液體能一滴一滴的滲出為準。如果填料太緊,軸套容易發熱,同時耗費功率。填料太松,由于液體流失要降低水泵的效率。
