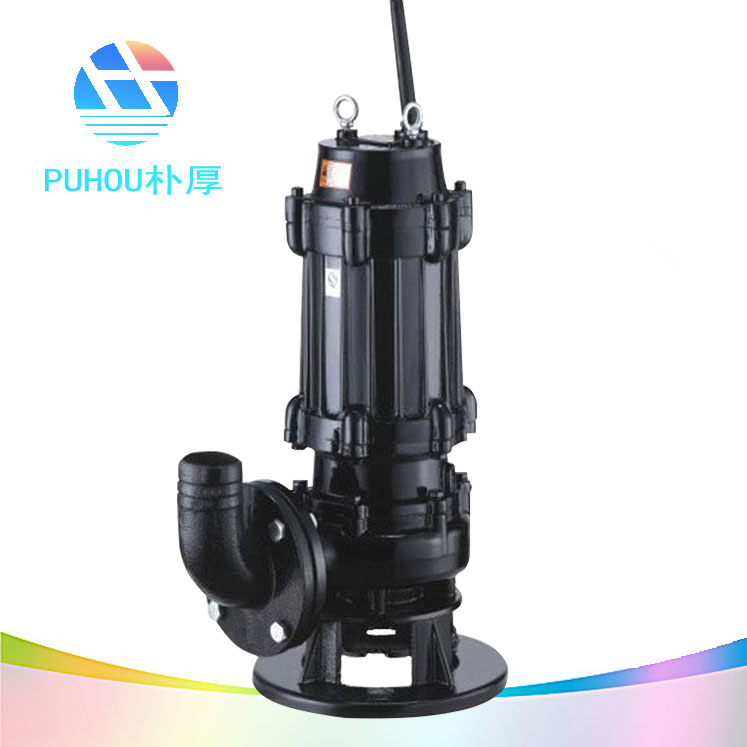

WQ潛水排污泵結構緊湊，并設置了各種狀態顯示，保護裝置，使得泵運行、可靠1、獨特的電纜密封設計，排除了電纜漏水的隱患。2、定子采用F級絕緣，裝有熱保護元件。3、18.5KW以上泵采用外循環水自動冷卻，保證電泵在di水位狀態下運行。
WQ潛水污水泵產品概述：
1.采用大流道抗堵塞水力部件設計,大大提高污物通過能力,能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
2.設計合理,配套電機合理,效率高,節能效果顯著。
3.機械密封采用雙道串聯密封,材質為硬質耐磨碳化鎢,具有耐用,耐磨等特點,可以使泵安全連續運行800小時以上。
4.泵結構緊湊,體積小,移動方便,安裝簡便,無需建泵房,潛入水中即可工作,大大減小工程造價。
5.WQ潛污泵油室內設有油水探頭,當水泵側機械密封損壞后,水進入油室,探頭發生信號,對泵實施保護。
6.可根據用戶需要配備全自動安全保護控制柜,對泵的漏水,漏電,過載及超溫等進行監控,保證泵運行可靠安全。
7.雙導軌自動耦合安裝系統,給泵的安裝的安裝,維修帶來了極大的方便,人可不必為此而進出污水坑。
8.浮球開關可根據所需的水位變化。自動控制泵的停啟,無需專人看管。
9.在使用揚程范圍內保證電機運行不過載。
10.根據使用場合電機可采用水套式外di三者循環冷卻系統,能保證電泵在無水（干式）狀態下安全運行。
11. 80WQ40-15-4潛水泵安裝方式有固定式自動耦合安裝和移動式自由安裝二種,可滿足不同的使用場合。
二,80WQ40-15-4潛水排污泵結構說明
QW型無堵塞潛水排污泵由電機與泵兩部分組成,二者通過油隔離室及機械密封組件隔開,屬機電一體化產品,電機與泵合用同一軸（轉子）整個水泵長度短,結構緊湊。配備多種保護裝置,使得泵運行可靠,其主部件作用如下：
信號線1：配備全保水泵控制柜,對泵實行保護,包括漏水,斷相,短路,過熱,電機過載等項目.電機定子8：采用B級或F級絕緣。
漏水探頭11：該元件裝在油室內,當機械密封損壞后,水進入油室,探頭可發出信號由控制系統對泵實施保護。
機械密封13：采用雙道串聯密封,選用新型硬質耐腐碳化鎢材質,具有密封可靠,耐磨,壽命長等特點。
葉輪17：葉輪采用單流道或雙道結構,具有很強的通過能力,能夠通過大的物料及纖維垃圾,減少堵塞,纏繞的故障。
泵體15：與葉輪配用,使得泵具有高的效率。
密封環18：裝在泵體口環處,當葉輪因運行而使口環處磨損,可更換密封環,以保證泵以較佳效率運行。
三,無堵塞排污泵型號意義：
例如：40QW（WQ）,YW,LW,GWP15-30-2.2
40-排出口徑
QW（WQ）-潛水式無堵塞排污泵
YW-液下式無堵塞排污泵
LW-直立式無堵塞排污泵
GW-管道式無堵塞排污泵
P-不銹鋼（P）,防爆（B）
15-流量（m3/h）
30-揚程
2.2-配用功率（KW）
