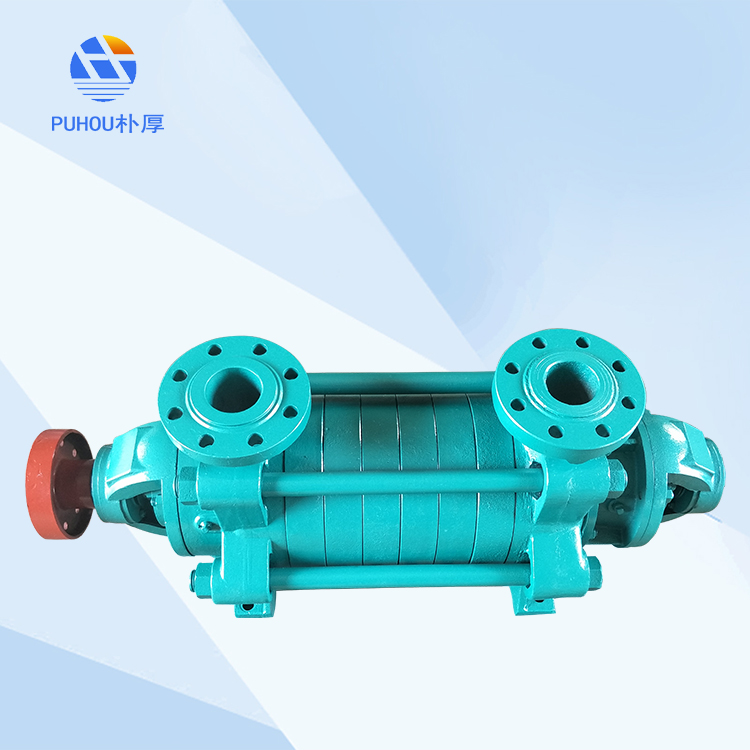

DG鍋爐給水泵的主要零件有軸，軸套、進水段、葉輪、導翼、密封環、中斷、出水段、平衡環、平衡盤、尾蓋。 進水段、中斷、出水段及尾蓋均為鑄鐵制成，共同形成泵工作室。
DG鍋爐給水泵安裝常識條例
水泵管路是整個抽水系統的組成部分。即使水泵安裝正確，但若管路安裝不正確，同樣會影響水泵的正常 工作。安裝進、出水管路時，應注意以下問題。
（1）為了保證進入水泵入口的水流速度均勻，不影響水泵的效率，靠近水泵進口處不能直接裝彎管，要安裝一段長度為水管口徑3倍以上的直管后再安裝彎管。
（2）當進水管路直徑大于水泵口徑時，在水泵進口處需要裝一個上平下斜的偏心接頭。安裝偏心接頭時，必須使上平下斜，如果把偏心接頭裝反，使上面傾斜，則容易存氣。
（3）進水管不能有存氣的地方，否則，啟動前灌水時管內空氣排不盡，會影響水泵的正常出水。因此，進水管的任何部分都不能高出水泵的進水口；進水管應當水平或稍向下傾斜，千萬不能向上翹起。
（4）進水管不能有漏氣的地方，因?yàn)樗梦耆窟M(jìn)水管內的真空度，如漏氣，進水管就不能保持一定的真空度，水泵就難以抽上水來。所以安裝進水管路時，要特別注意法蘭盤的聯接：法蘭盤的平面應平整、干凈，中間墊一層3～5mm厚的橡膠墊圈或石棉墊圈，墊圈的內口不要小于管子的內口；兩節管子的內口要對準，以免影響水的流動，增大水的阻力；法蘭盤的螺栓要對稱地?cái)Q緊，而且松緊程度要一致。
（5）底閥應豎直懸在水里，底閥與水底或周圍墻壁的距離，不應小于底閥或喇叭口的外徑尺寸；底閥淹沒在水面以下的深度，從閥門平面算起至少應為底閥外徑的1.5～2.0倍。
（6）進水管及其附件應支撐牢固，不使水泵承重。
（7）揚程較高的水泵，應在出水管路上裝設閘閥和逆止閥。逆止閥應緊靠水泵出水口，閘閥緊接在逆止閥的后面。停機時先關閘閥，這樣可以減小水泵的振動。
（8）出水管的出水品應浸在出水池的水里，其淹沒深度約為管口直徑的1~2倍，保證水泵工作時出水管口浸在水里，而水泵停止工作時出水管口又能露出水面。如果出水口浸水過深，則停機后雜物容易流進泵內；出水管口也不宜過高，過高則出水揚程增大，在動力機功率不變情況下，水泵流量就要減少。
（9）出水管應支撐牢固，以免管子壓在水泵上造成損壞。
（10）管子聯接處不能漏水，尤其是高揚程水泵更要注意。
DG(P)型自平衡多級鍋爐給水泵主要用于輸送不含固體顆粒、溫度為-20℃~210℃的清水或物理化學性質類似于清水的液體。適用于中、低壓和高壓給水用。
DG型多級鍋爐給水泵運行原理
泵殼體部分主要由軸承體、前段、中段、后段、導葉等用螺栓連接成整體，前段吸入口中線與水平垂直，也可呈水平線。后段吐出中線與水平垂直，也可呈水平線。
轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成。軸上零件用平鍵和軸套螺母緊固使之與軸成為一體。整個轉子由兩端軸承支承在泵殼體上，轉子部分中葉輪是根據泵的級數而定。轉子由電機驅動，從電機端看，泵為順時針方向旋轉。
本型泵軸用滾動軸承，按型號不同而定，均不承受軸向力，泵在運行中允許轉子部分在泵殼體中軸向游動，不能采用向心球軸承。軸承內用鈣基黃油潤換。
泵的前段、中段、后段之間密封均采用二硫化鉬潤滑脂潤滑，轉子部件部分與固定部分之間靠密封環、導葉套、填料等密封，當密封環和導葉套的磨損程度已影響泵的工作和性能時應予以即使更換。
本型泵采用填料密封或機械密封，在使用時，填料及機械密封的位置安放要正確，填料及機械密封的松緊程度必須適當，以流體能一滴一滴滲出為宜。
DG型多級鍋爐給水泵是我廠根據工業鍋爐給排水有關規范開發的新產品。由于采用了推薦使用的節能產品的水利模型，因此DG型泵效率高、性能范圍廣，更好的滿足使用要求。用于代替老型號GC型多級鍋爐泵，在結構上采用了臥式、多級泵分段形式，因而運行安全、平穩、噪音低、壽命長、安裝維修方便。此型泵特別適用于工業鍋爐給排水、冷卻水輸送等。也可以通過改變材質、密封形式和增加冷卻系統用于輸送熱水、油品、腐蝕性介質等，廣泛用于石油化工、熱水循環、環保產業、純凈水輸送等行業。
DG型多級鍋爐給水泵為多級分段式，11/2GC—4GC四個型號的進出口分別在進水段和出水段上，均垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響很大，尤其是各個葉輪的出口與導翼進口之相對位置，每吸葉輪的吐出口中心必須對準導翼的的中心，其中稍有偏差即將使水泵的流量減少，揚程降低，效率差，故在檢修后裝配時務必注意，若有偏差必須調整。
