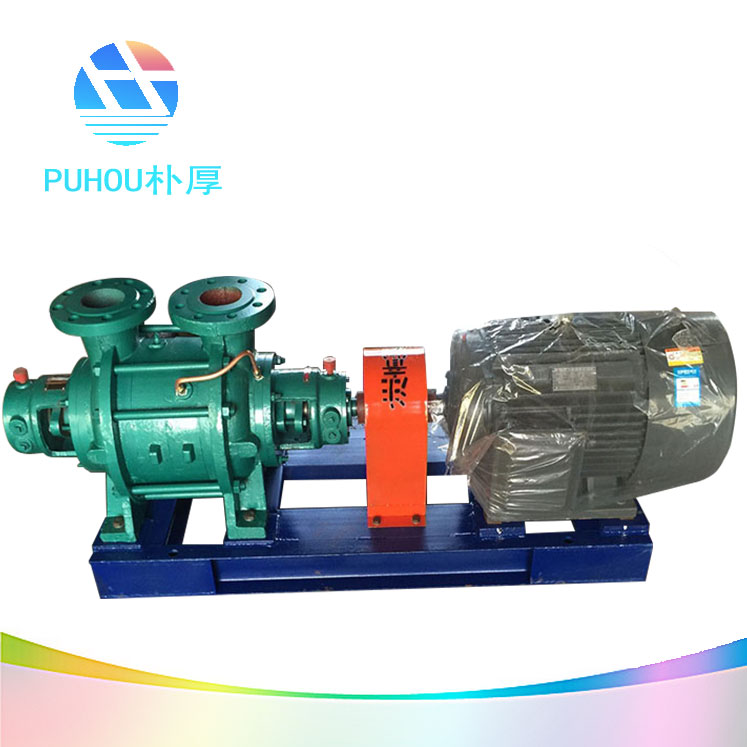

GC鍋爐給水多級泵使用條件；GC多級泵的主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、平衡盤、尾蓋。進水段、中段、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。
葉輪為鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必須存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。軸為優質碳素鋼制成，中間裝有葉輪，用鍵、軸套和軸套螺母固定在軸上。
軸的一端按裝聯軸器部件，與電機直接聯接。從轉動方向看時，泵軸為順進針方旋轉。封環為鑄鐵制成，防止水泵中高壓水漏回進水部分，分別固定在進水段與中段之中，為易損件，磨損后可用備件更換。
平衡環為鑄鐵制成，固定在出水段上，它與平衡盤共同組成平衡裝置。平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。軸套為鑄鐵制成，位于兩填料室處，作固定葉輪和保護泵軸之用。
為易損件，磨損后可用備件更換。軸承是用單列向心球軸承，采用鈣基黃油潤滑。填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。
填料的松緊程度必須適當，不可壓的太緊，也不可太松，以液體能一滴一滴地滲出為準。如果填料太緊，軸套容易發熱同時耗費功率。填料太松，由于液體流失要降低水泵效率。鍋爐補水泵其工作任務是給蒸汽發生器如鍋爐或核反應堆按照相應的蒸汽量提供相應的補水。
所以稱為鍋爐給水泵。鍋爐給水泵屬于zui早型的鍋爐供水泵，該鍋爐供水泵密封采用填料函密封，該泵屬于是一種用于鍋爐的循環泵多級鍋爐給水泵概述：該系列泵系臥式單吸多級分段式離心泵，可供輸送清水或物理化學性質類似于清水的液體，適用于中、低壓鍋爐或次高壓鍋爐給水，也適用于工廠或城市高壓給排水。
輸送介質溫度為-20℃～150℃，進口允許壓力小于0.6MPa。該系列泵采用了國家推薦使用的gaoxiao節能產品的水力模型。具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長、安裝維修方便等優點。
產品概述：GC型泵系臥式、單吸多級、分段式離心泵。具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體之用。
二、適用范圍：適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。三、產品特點：1、水力模型先進，效率高，性能范圍廣。
2、泵運行平穩，噪音低。3、軸封采用軟填料密封，安全可靠、結構簡單，維修方便快捷。四、技術參數：流量：5-55m3/h；揚程：46-301m；功率：3-75KW；轉速：2950r/min；口徑：φ40-φ100；溫度范圍：≤110℃；工作壓力：≤2.7Mpa。
五、型號意義：2.5GC6×52.5–吸入口直徑（吋）GC–分段式鍋爐給水泵6–縮小為1/10泵的比轉數5–葉輪級數多級鍋爐給水泵知識：多級鍋爐給水泵串量的分析和調整一、多級泵串量的概念　　運行中的多級鍋爐給水泵由于軸向力的存在和平衡裝置的作用，使轉子處在動態平衡狀態，即轉子在不停的軸向串動。
根據實驗資料，串動量大約在0.10mm—0.15mm之間，串動次數10—20/min。這個串動量并不是本文要討論的水泵串動量，本文要討論的串量是隨著平衡裝的磨損，在軸向力的作用下，葉輪在向吸入側的移動量。
水泵的串量，歷來有不同的看法，一種看法認為，當泵裝配完畢后，不裝平衡裝置，將轉子固定后，推向吸入端，使葉輪的口環緊靠密封環，我們把這個串量稱為b1。然后再拉向吐出端，使葉輪的后蓋板緊靠導葉，這個串量稱為b2。
這樣b1與b2之和我們稱為泵的串量，既全串。另外還有一種串量，就是b1+b2/2，也就是我們說的工作串。其實在現實中，這兩種串量的看法均不夠嚴密。因為在水泵運行中，除了在水泵啟動的一瞬間向吐出端串動一下外，運行中在在軸向力的作用下轉子總是向吸入端運動。
真正起到作用的是前面提到的b1，而b2沒有什么實際意義。由于泵在裝配加工中的誤差等因素，一般情況下b1≠b2。串量應該是葉輪和導葉的中心線對準時，葉輪吸入側到導葉的距離，也就是前面提到的b1，確切的說是泵在運行中可以向吸入端串動的最大量。
多級泵運行中導葉中心和葉輪中心完全對中時，水泵的水力損失最小，效率最高，是水泵理想的經濟運行狀態。新泵出廠和大修后的泵均應達到這個狀態。但是泵在運行過程中，由于平衡盤的磨損，逐漸使轉子在軸向力的作用下，向吸入側移動，直到葉輪碰到導葉為止。
二、水泵串量的調整1.經濟運行的串量　　我們都知道水泵的性能曲線，如水泵運行中導葉中心和葉輪中心不能對準就會離開最佳工況點，效率會顯著下降。一般表現為流量減少，揚程增加，耗電量也相對增加，如果任其下去，可以在很長時間里走完全部串量即b1。
這樣雖減少了維修時間，但效率會越來越低，耗電量也會越來越大。為此，必須選一個維修量不大，耗電量又不大的串量，使水泵有一個較高的效率。根據實際經驗，我們所選擇的b1值應該大于b1+b2/2。
到底應該大多少呢?根據實際情況，我們一般選擇大0.15mm—0.35mm。如在我公司2號給水泵大修后調整該串動時，b1值為3.13mm,b1+b2/2為3.28mm。
這個串量值是兼顧了水泵效率和調整平衡盤等維修量之后確定的。2.大修后的串量　　水泵在大修中不可避免的會更換、修復部分或全部葉輪，由于存在著制造誤差，保證不了原來的串動量。
需要重新調整。其方法是先把葉輪在進水段和首級中段的串量測出，并以此為標準，逐個測出各個葉輪的最大串量，其值略大于進水段的，就可以視為合格，小于進水段的，則必須進行修整。
一般情況下，是采取在中段之間加墊或?qū)χ卸蔚闹箍谶M行車削的方法來調整。當然，在進行調整之前必須保證各轉子部件在軸的相對位置不變。最終裝配后，由于制造質量和安裝工藝等原因，串量還要稍微有些變化，必須以這時所測的值為準。
三、多級鍋爐給水泵平衡盤間隙的調整。　　對于多級鍋爐給水泵而言，有很多資料認為葉輪對中后，平衡盤和平衡套之間應該還有0.10mm左右的間隙，以防止平衡盤和平衡套之間發生研磨。
這實際上是沒有必要的。其一是平衡盤所在的高壓室內的高壓液體總要使平衡盤遠離平衡套運動，即使在啟動泵時泵內的壓力沒有建立，由于液體的反沖力所造成的軸向力作用，也會產生這個效果。
其二是平衡裝置是允許磨損的，通過它的磨損才保證葉輪不被磨損，實際上由于高壓液體的作用，泵在正常工作時平衡盤和平衡套最小間隙也會保證在0.10mm左右，直接研磨的機會并不多。
平衡盤和平衡套的研磨嚴重往往是由于安裝和制造不良，使平衡盤歪斜造成的。事實已經證明了這一點。所以在原部頒標準中規定，要求平衡盤密封面和軸線的垂直度﹤0.03mm，也就是我們所說的平衡盤晃度。
GC多級鍋爐給水泵為多級分段式,GC型離心給水泵主要于鍋爐給水，工廠及城市給水之用。使用該泵時應注意：1、水溫不超過110℃。2、被抽送液體的PH值為6-8。其揚程可根據使用需要而增減水泵級數.GC多級鍋爐給水泵產品用途：多級鍋爐給水泵特別適用于鍋爐給水，也可廣泛應用于壓力容器供水、熱水循環、高層建筑給水、農田灌溉、消防增壓、水力沖洗、食品、釀造、醫藥、化工、水產養殖、環境保護、化工工藝流程及機床配套等各行業，作為給水排水的動力設備。
GC多級鍋爐給水泵的組成特點：多級鍋爐給水泵的主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、平衡盤、尾蓋。進水段、中段、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。
葉輪為鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必須存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。軸為優質碳素鋼制成，中間裝有葉輪，用鍵、軸套和軸套螺母固定在軸上。
軸的一端按裝聯軸器部件，與電機直接聯接。從轉動方向看時，泵軸為順進針方向旋轉。密封環為鑄鐵制成，防止水泵中高壓水漏回進水部分，分別固定在進水段與中段之中，為易損件，磨損后可用備件更換。
