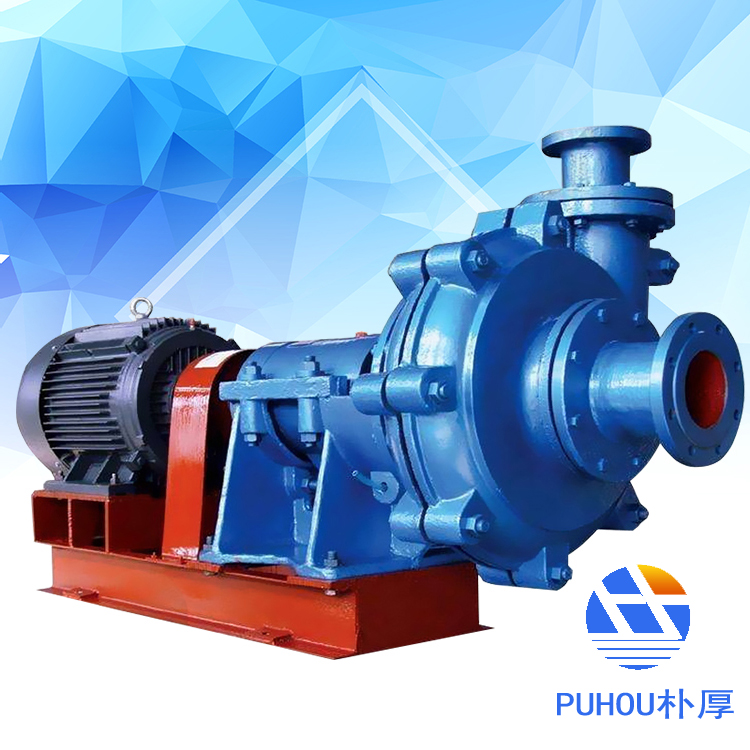

ZJ型泵為單級單吸離心式渣漿泵,泵體采用內外雙金屬結構,泵殼為垂直中開式出水口可按45°間隔旋轉八個不同的位置。
ZJ系列渣漿泵可以采用副葉輪加填料組合式密封和機械密封兩種軸封形式。
(1)副葉輪動力密封:副葉輪密封利用葉輪與串聯的副葉輪產生的壓力密封,填料或唇口密封作為停車密封。在泵進口正壓力值不大于泵出口壓力值10%時的單級泵或多級串聯的樸厚一級泵,可以采用這種密封形式。它可以在沒有軸封水的情況下運行,不稀釋礦漿、密封效果好等特點。但將增加功率消耗(一般需增加軸功率的5%左右)。填料密封是常見的一種軸封形式,適用于各種工況條件,可匹配聚四氟乙烯填料、石墨填料等特殊材質,可用于腐蝕性或高溫條件下。它具有結構簡單、維修方便等優點。
(2)機械密封:采用國際的密封技術,密封效果好。集裝式結構使安裝與更換更方便,不同的結構形式適應不同的工況條件。磨擦副材料采用高硬度陶瓷及合金材料,機械密封和密封箱設計與配合符合介質流動狀態,因而具有較高的抗磨性和抗震性,在各種惡劣的工況下均能保證客戶滿意。
ZJ渣漿泵(原料高鉻合金)過流部件是渣漿泵的中心有些,是渣漿泵作業作業時直接與運送介質觸摸的配件。渣漿泵內襯資料品種許多,如高鉻鑄鐵、高鉻白口鑄鐵和耐磨橡膠等,面臨許多資料的挑選,許多商家都猶豫不定。
挑選高鉻鑄鐵資料,其抗磨功能好,僅限于漿體中富含粗大、尖利的選礦廠運用;高鉻白口鑄鐵資料耐磨功能好,但是其耐性差,不能接受較大的固體顆??焖俚臎_擊,若不然會形成葉輪外表資料掉落,斷面簡單因腐蝕而形成凹坑;耐磨橡膠資料的耐磨、耐腐功能都優于金屬資料,彈性大,不過僅適于運送無鋒芒的細粒渣漿。ZJ渣漿泵(原料高鉻合金)假如條件答應,在裝泵時,盡量削減彎頭用量,或撤銷“三閥”,管路樸厚好直、短,不要將出水管設置成“高射炮”式,可采納下臥設備、歪斜設備等辦法,削減損耗。
管路直徑巨細對丟失揚程影響很大,樸厚好采納水管直徑略大渣漿泵口徑一個等級,可進步泵的運送功率。
? 泵體泵蓋及過流部件:該系列泵為臥式、垂直中方法、雙泵殼構造渣漿泵。泵體和泵蓋帶有可替換的金屬內襯,內襯原料為高鉻耐磨合金資料,內襯可一向用到磨穿停止,延伸修理周期,下降運轉本錢。泵的出口方向可按8個視點旋轉設備。
? 軸承組件:泵的軸承組件選用圓筒式構造,便于調整葉輪與前護板的空隙,修理時可全體拆出。軸承選用油脂光滑。
? 軸封(密封):泵的軸封型式有填料密封、付葉輪密封、 機械密封。
? 傳動方法:有V型三角帶傳動、彈性聯軸傳動、齒輪減速箱傳動、液力偶合器傳動、變頻驅動設備、可控硅調速等。其間V型三角帶傳動有 CL、CV、CR、ZL、ZV、ZR傳動。
