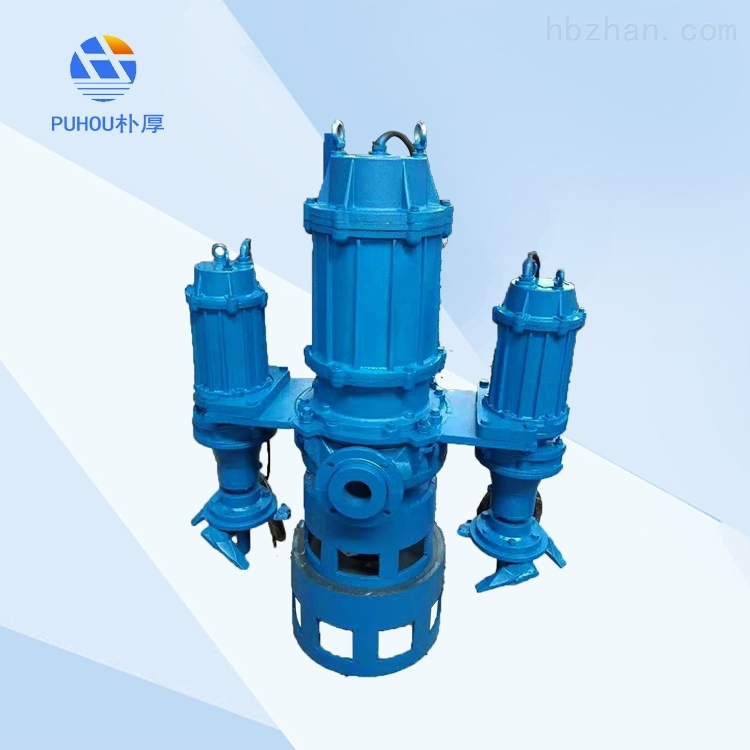

200ZJQ500-50-132kw潛水耐磨吸沙泵是電機與水泵同軸一體潛入介質中工作的水力機械,該產品選材精良 ,結構先進、過流通道寬闊、排污能力強。適合于輸送含有沙石,煤渣,尾礦等固體顆粒的液體,主要用于冶金、礦山、火力發電廠等企業渣漿類液體的清除及輸送,是傳統渣漿泵的理想替代產品。
200ZJQ500-50-132kw潛水耐磨吸沙泵使用條件:
1、 電源為50Hz、380V三相交流電源。
2、 介質的zui高溫度不得高于40℃,介質中不含易燃易爆性氣體。
3、 介質中固體顆粒的zui大體積濃度為30%,zui大介質密度為1.2kg/L。
4、 機組zui大潛水深度一般不大于20米,zui小潛水深度以淹沒電機為準。
5、 機組在介質中以立式工作為好,運行方式為連續運轉。
注:當現場條件不符合上述規定時,請?jiān)谟嗀洉r(shí)說明,可根據要求定制。
安裝與使用:
1、 安裝前的檢查及注意事項:
1) 運行環境應符合使用條件的規定。
2) 實際流量、揚程應與性能曲線相吻合,流量范圍為額定流量的80%~120%之間;流量超過額定流量的120%有可能導致機組嚴重?fù)p壞。
3) 檢查機組的裝配質量是否良好,緊固件有無松動現象,電纜有無破損,電源及電器設備是否可靠。
4) 檢查電源電壓、頻率是否和銘牌要求相符;檢查啟動、控制、保護設施是否起被完好。
5) 檢查油室中的油量是否適中;機組在立式位置時油位應到注油口,否則應諸如汽輪機油至適量。
6) 帶冷卻罩的潛水渣漿泵開機時必須確保持續注入清潔冷水,并確保排水口暢通,冷卻水從冷卻裝置下端一側流入,從另一側上端流出。
7) 用500V兆歐表測量電機冷態絕緣電阻應不低于50ΜΩ。
潛水渣漿泵安裝方式:
安裝方式為移動式安裝,將電泵立式直立懸吊放入水中,放置應平穩;然后系好電纜,泵出口連接好管路;此方法安裝簡單、移動方便。
裝配與拆卸:
裝配順序:
1、 將“0”形密封圈裝在油室上,裝好轉子部件,再裝上定子部裝;
2、 裝好電機上端蓋,并將電纜座組裝好,再裝上吊環螺釘與提把;
3、 裝上電纜護套,相序標識牌與接地標牌;
4、 反頭裝好機械密封,后泵蓋,機械密封座;
5、 裝上耐磨套與油封;
6、 裝上鍵和副葉輪、內泵蓋并套上“0”形密封圈;
7、 裝上葉輪及葉輪壓板,然后再裝上泵體;
8、 裝上進水支架,輪轂和吸砂板;
9、 裝上橡膠環及攪拌葉輪,然后裝上底座;
10、拆卸時可參照裝配順序,反向進行。
保養與維修:
1、 機組長期不用時,應及時提出,擦拭干凈表面,清除濾網處雜物,涂上防銹油,放在干燥通風處。
2、 機組在連續或累計運行滿2500小時后,應檢查緊固件、密封情況,及時更換油室中的汽輪機油和機械密封件。
3、 電泵使用滿一年后,須提出檢修;及時更換油封、葉輪、攪拌葉輪、內泵蓋、吸水板等易損件。
4、 機組重新拆裝后,電機內腔及油室內必須打0.2Mpa的氣壓試驗,5分鐘不得有泄漏現象。
的選型設計對渣漿泵的使用壽命和運行穩定性有著很大的影響。一個科學合理的選型設計,將影響著您的渣漿泵是否能夠達到高效運行狀態。
